Cтружкодробилка СД- 2
Технические характеристики
Стружкодробилка предназначена для дробления сливной стружки из конструкционных легированных сталей. Загрузка механизированная, с помощью крановых средств заказчика.
|
Показатель |
Величина |
|
Производительность, кг/час |
3 000 |
|
Фракция дробления стружки, мм |
50 100 |
|
Мощность, кВт |
11 |
|
Напряжение трехфазной питающей электросети при частоте 50 Гц, В |
220/380 |
|
Частота вращения вала механизма дробления, об/мин |
25 |
|
Габаритные размеры: Длина, мм Ширина, мм Высота, мм Вес, кг
|
2 350 1 650 800 2 180
|

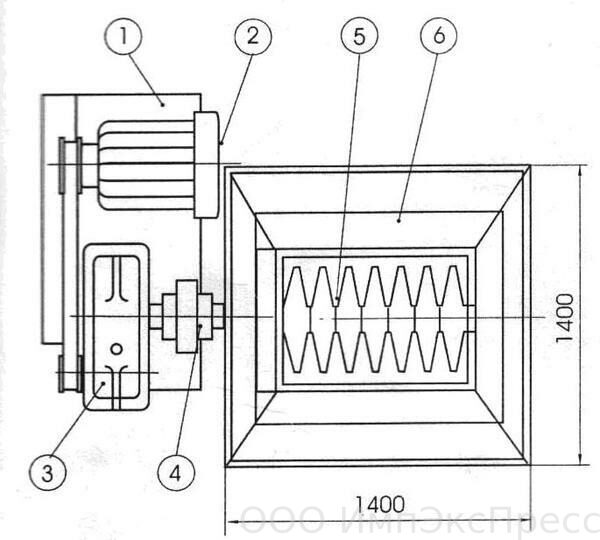

Стружкодробилка состоит из: рамы (1), электропривода (2), редуктора (3), соединительной муфты (4), механизма дробления (5), приемной воронки для дробления стружки (6). Принцип действия механизма дробления основан на разрывании сливной стружки с помощью ряда подвижных и неподвижных ножей.
Стружкодробилка СД-2 отличается от существующих конструкций наличием предохранительного устройства, которое автоматически отключает электропривод в случае попадания под ножи механизма металлических предметов (болтов, бракованных деталей и др.). Подвижные ножи смещены на 36°, что позволяет резко уменьшить динамические удары при разрывании стружки. В случае наматывания стружки на вал механизма дробления, очистку его производить реверсированием.
